Can ett avloppsavlopp är på lågsidan av en p-fälla

2

En fråga och en undersökning:

  • Är det tillåtet att ha avloppsledningen på högsidan av en p-fälla under en kökshandfat?
  • När jag fixar situationen kan jag plumba diskmaskinens avloppsledning i det horisontella röret mellan de två handfat?
  • Jag har tittat på ett antal liknande frågor här och spenderat lite tid på att vandra på internet, men jag kan inte tycka att hitta något som bara hänför sig till min situation. Jag är säker på att det är där ute, men jag kan bara inte ta reda på hur man hittar den.

    Vi flyttade nyligen in i ett nytt hem och idag kom köksavloppssprutan ihop. När jag undersökte hittade jag några saker som bara ser uppenbarligen fel på mig. Jag har listat alla saker som jag ser som verkar som problem, men jag misstänker att rotan härstammar med tillsatsen av en diskmaskin och bakstycket som lagts till höger. Det har klart läckt i det förflutna och idag har den felaktiga monteringen märkt A helt enkelt kopplats helt. Jag vet inte om anslutningen vid E är cementerad eller helt enkelt håller ihop med år av ackumulerad filth, men det har inte ens en kompressionsring. Jag är mindre än imponerad av heminspektörens servicekvalitet på den här ...

    Minprimärafrågaärattdetäracceptabeltattfåavlopppåhögsidanavp-fällan?Jagskullekunnaersättadetmestamedcementdetaljerimerellermindresammakonfigurationsomdenförnärvarandeharutanförmycketarbete,menhelap-fällan,horisontelldräneringfrånvänstrasjunkenochendelavbakstycketfrånhögerfyllspåallatider.Detkommerinteattfinnasproblemmedavloppsgaser,förattvarasäker,mendetverkarinterätt.

    Omdetinteäracceptabeltharjagkommitframmedettparalternativförattreplumbingroten.(Ärligttalat,ävenomdetär,gillarjagintetankenattlagraengallonavavloppsvattenirörenunderdiskbänken.)

    Alternativ B: Det här är det jag vill göra. Det skulle öppna utrymme i skåpet och göra det ska vara relativt enkelt. Jag är inte säker på om diskmaskinen dränerar placering är dock acceptabelt. Jag skulle ta det horisontella röret upp så högt som möjligt under sänkorna, och rör sedan upp diskmaskinen i det horisontella avloppet mellan sänkorna. Jag har aldrig sett det på det sättet förut, men jag kan inte se varför det skulle vara ett problem (och självklart skulle diskmaskinledningen komma ur toppen av röret och ha en hög slinga.)

    Alternativ C: Det här är en möjlighet, men jag skulle verkligen inte heller. Jag har tillgång till avloppet i det öppna källarlocket. Jag kunde ta bort den befintliga avloppsledningen och springa den genom golvet i botten av skåpet. Det enda problemet med detta är att det i grunden skapar en S-fälla, som jag inte tror accepteras längre.

    Alternativ D: Skär in i väggen på baksidan av skåpet och tappa avloppsledningen 6 tum. Jag vet att det här kommer att göra tricket, men yuck.

    EDIT: För den nyfikna var fastet vid E bara fastnat ihop och förseglat med slam - varken den avfasade tätningsringen eller den gängade kompressionsdelen av leden var närvarande. Hela systemet var ungefär 1/3 full av slam. Det var verkligen upprorande. Oavsett om den ursprungliga uppfyllde koden eller inte (jag kan inte tro det gjorde det) var det en hemsk idé för en dräneringsinstallation.


    uppsättning Jason Patterson 29.07.2017 22:52

    2 svar

    1

    Att byta hela partiet är verkligen vägen att gå. Layouten är upptagen och det verkar hölls tillsammans med önsketänkande.

    Vad ska man göra? Något som du har i åtanke men IMO diskmaskinen bör gå med omedelbart ovanför p-fällan.

    Många företag säljer kompletta paket för vad du försöker göra.

    E.g ..

    Mcalpine dubbelhinksats http://www.plumbers-mate-sales.co.uk/ekmps/shops/plumbersmate/images/mcalpine-double-bowl-kitchen-sink-waste-kit-sk2 -40004019-1660-p.jpg

    Eller den här som anges som "platsbesparing"

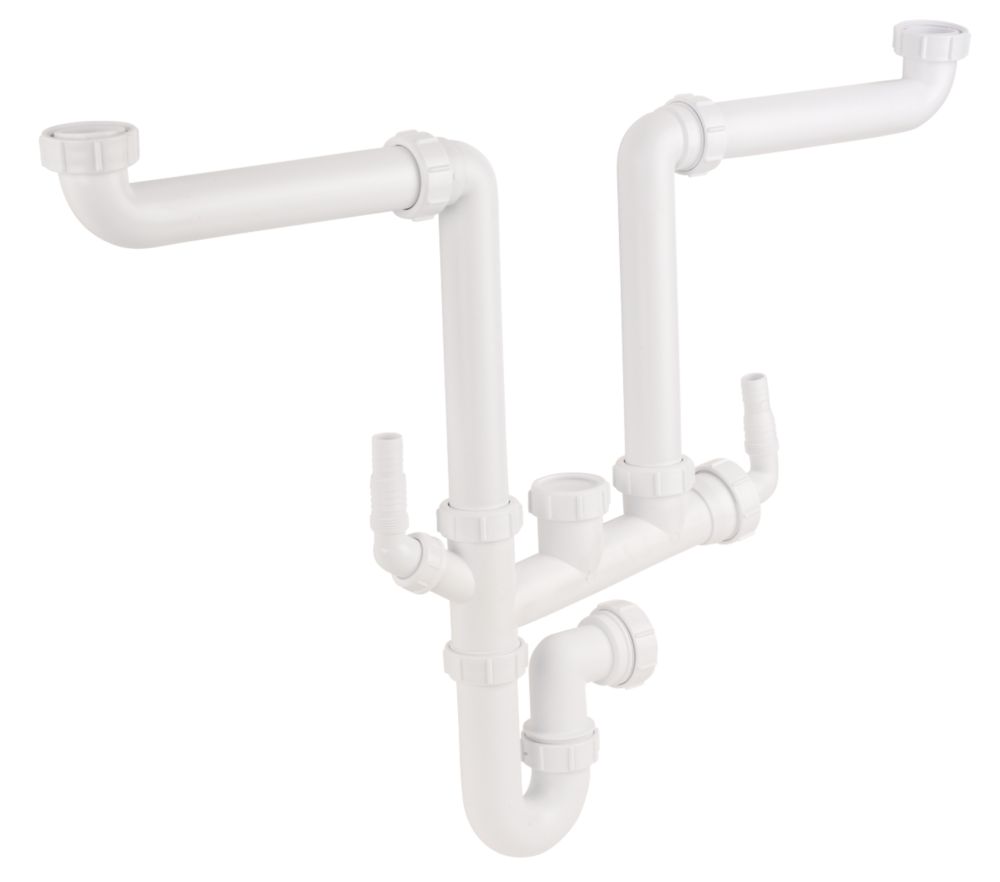

    Rymdbesparande dubbelskål http://s7g3.scene7.com/is/ image // ae235 src = ae235 / 66149_P &? prodImageMedium

    Tyvärr, när du har gjort allt det, tror jag att du fortfarande kommer att upptäcka att avfallsröret kommer ut om väggen är lite för hög.


    svaret ges 29.07.2017 23:58
    0

    Jag skulle ursprungligen posta detta som en kommentar men det blev för länge för en kommentar ...

    Du vill hitta en lösning som gör det möjligt att komma in i avloppet på lågsidan av P-Trap. Och jag tenderar att hålla med om att du kanske mycket väl måste sänka avloppsrörets anslutningspunkt vid väggen.

    Så vitt alternativ C går .... det kan verkligen leda till en konstruktion av S-Trap-typ och främst på grund av att den nedre sidan av rören där du sätter den genom botten av skåpet och ner i utrymmet nedan skulle inte ordentligt ventileras.

    Faktum är att du behöver förstå var ventilationslinjen för avloppet på denna sida är belägen. Det går högst sannolikt upp i väggen från där anslutningen av bakvattenavloppet finns. Om så är fallet borde du öppna väggen bakåt och sänka anslutningspunkten, men också upprätthålla ventilationsanslutningen. Ventilen bakom det finns vad som bryter sug som uppstår när en S-Trap-typanslutning är ansluten.

    Här är en bra handledning om S-Fällor som du kanske vill läsa.


    svaret ges 30.07.2017 13:43
